| 顯微硬度計安裝方法 | |
| 發表時間：2025-09-24 閱讀次數： 字體：【大中小】 | |
|

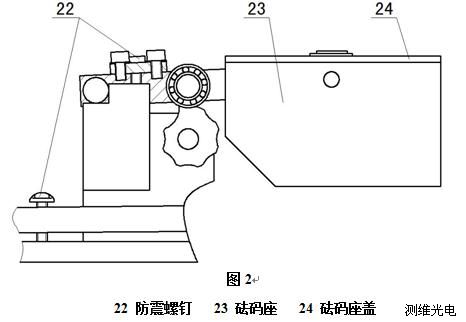

3 硬度計的安裝和調整 3.1 工作條件 3.1.1 在室溫（23±5）℃的范圍內。 3.1.2 在穩固的基礎上水平安置。 3.1.3 在無震動的環境中，周圍無腐蝕性介質。 3.1.4 室內相對濕度不大于65%。 3.2 拆箱和安裝 3.2.1 剪開包裝箱上的打包帶，旋出木箱底邊的螺釘把箱套卸下，取出附件箱和硬度計。 3.2.2將硬度計安放在穩固的工作臺上，工作臺面的尺寸（長×寬）≥（550×300）mm。 3.2.3 將四個水平調節螺釘（12）從附件箱中取出，旋在儀器底面的螺孔內。拆去升降絲桿（7）與手輪（13）上的紗帶（圖1）。 3.2.4 轉動轉盤（3），使壓頭（4）處于正前方，兩手同時輕輕撕下用于壓頭防震的膠帶紙。用擦鏡紙沾上少量酒精或乙醚，輕輕擦清壓頭（兩手抓著擦鏡紙兩端輕輕地在壓頭上移動幾下即可）。 3.2.5 打開上蓋（1），旋去連接桿上的2只防震螺釘（22）（圖2）。撕下砝碼座（23）上的膠帶，卸下砝碼座蓋（24）
1. 上蓋 2. 測微目鏡 3. 轉盤 4. 壓頭 5. 十字試臺 6. 螺釘7. 升降絲桿 8. 開關 9. RS323插座 10. 保險絲和電源線 11. 打印機 12. 調節螺釘 13. 手輪 14. 顯示屏 15. 10×物鏡 16. 40×物鏡 17. 右轂輪 18. 按鈕 19. 變荷手輪 20. 左轂輪 21. 目鏡光源
3.2.6 將砝碼軸（25）和砝碼（26）從附件箱中取出，擦凈砝碼和砝碼軸，（在砝碼軸支承面上用沾有少量油的布擦一下，預防生銹）將六只砝碼從小到大套裝在砝碼軸上（圖3）。 3.2.7 抓住砝碼軸頂部，將其放入砝碼座內，并轉動砝碼軸，使砝碼軸銷（27）置杠桿“V”型槽內（28）。蓋上砝碼座蓋。 3.2.8 轉動試驗力變換手輪（19），使砝碼座在孔槽中上下活動自如。 3.2.9 拔出測微目鏡管的防塵蓋，將測微目鏡（2）插入孔內（注意，一定要插到底），將電線插頭插入硬度計右側插座內。 3.2.10 取出十字試臺（5），將十字試臺軸插入升降絲桿孔內，并用螺釘（6）固定。 3.2.11 從附件箱中取出水平儀，放在十字試臺上，調節水平調節螺釘，使水泡居中。
|
|
